L'éclairage sur rail : le guide complet

L'éclairage sur rail représente une solution pratique et polyvalente dans le domaine de la technologie de l'éclairage, un véritable système qui permet de changer complètement l'aspect et la fonctionnalité des lumières dans une pièce sans avoir à intervenir sur le système électrique. Le rail permet d'ajouter plusieurs lampes (luminaires) en ligne à partir d'un seul point d'éclairage existant. Il permet également de changer d'avis et de déplacer simplement une suspension sans avoir à percer de nouveaux trous ou à plâtrer les anciens.

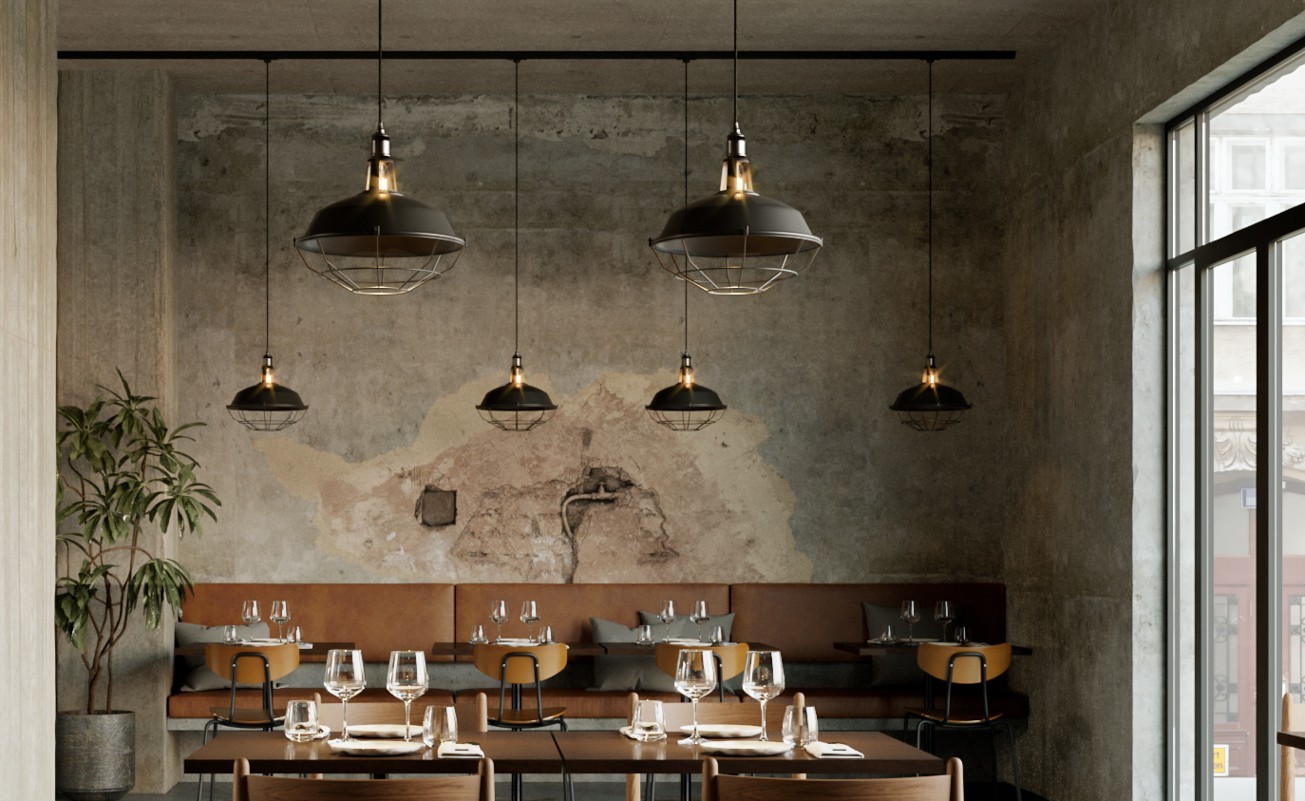

Populaire dans le monde contract, comme dans les restaurants et les bars où il est courant de déplacer les tables et, par conséquent, les lampes qui les éclairent, l'éclairage sur rail devient également de plus en plus populaire dans les environnements domestiques.

Qu'est-ce que l'éclairage sur rail ?

Lorsque l'on parle d'éclairage sur rail, on fait référence à un système composé d'un rail, généralement fixé au plafond ou au mur, sur lequel différents types de luminaires peuvent être installés, retirés et repositionnés. Il s'agit d'une sorte d'"autoroute de la lumière", à l'intérieur de laquelle courent des conducteurs semi-rigides en cuivre qui alimentent les lampes. Chaque luminaire est équipé d'un adaptateur spécifique qui, une fois inséré, établit une connexion électrique permettant son fonctionnement.

Les lampes destinées à être montées sur des rails sont équipées d'adaptateurs au lieu de rosettes ou de fiches, et ces adaptateurs comportent deux bandes métalliques qui entrent en contact avec le conducteur de cuivre portant le neutre (l'équivalent du câble bleu) et avec le conducteur de cuivre portant la ligne ou la phase (l'équivalent du câble marron).

Avantages de l'éclairage sur rail

Les avantages de ce système sont multiples :

- Flexibilité : les éclairages peuvent être déplacés et ajoutés sans modification du système électrique.

- Polyvalence : les lampes sur rail s'adaptent à différents types de pièces et de styles d'ameublement.

- Personnalisation : des spots aux lampes suspendues, le choix des luminaires compatibles est vaste.

- Installation et entretien faciles : il est très simple d'ajouter, d'enlever et de déplacer les lampes.

Quelle est la différence entre une voie monophasée et une voie triphasée ?

La tension du réseau, qui est la tension provenant des systèmes conventionnels, est de 220/230 V et est transportée par des câbles à deux conducteurs, le neutre et la ligne (ou phase).

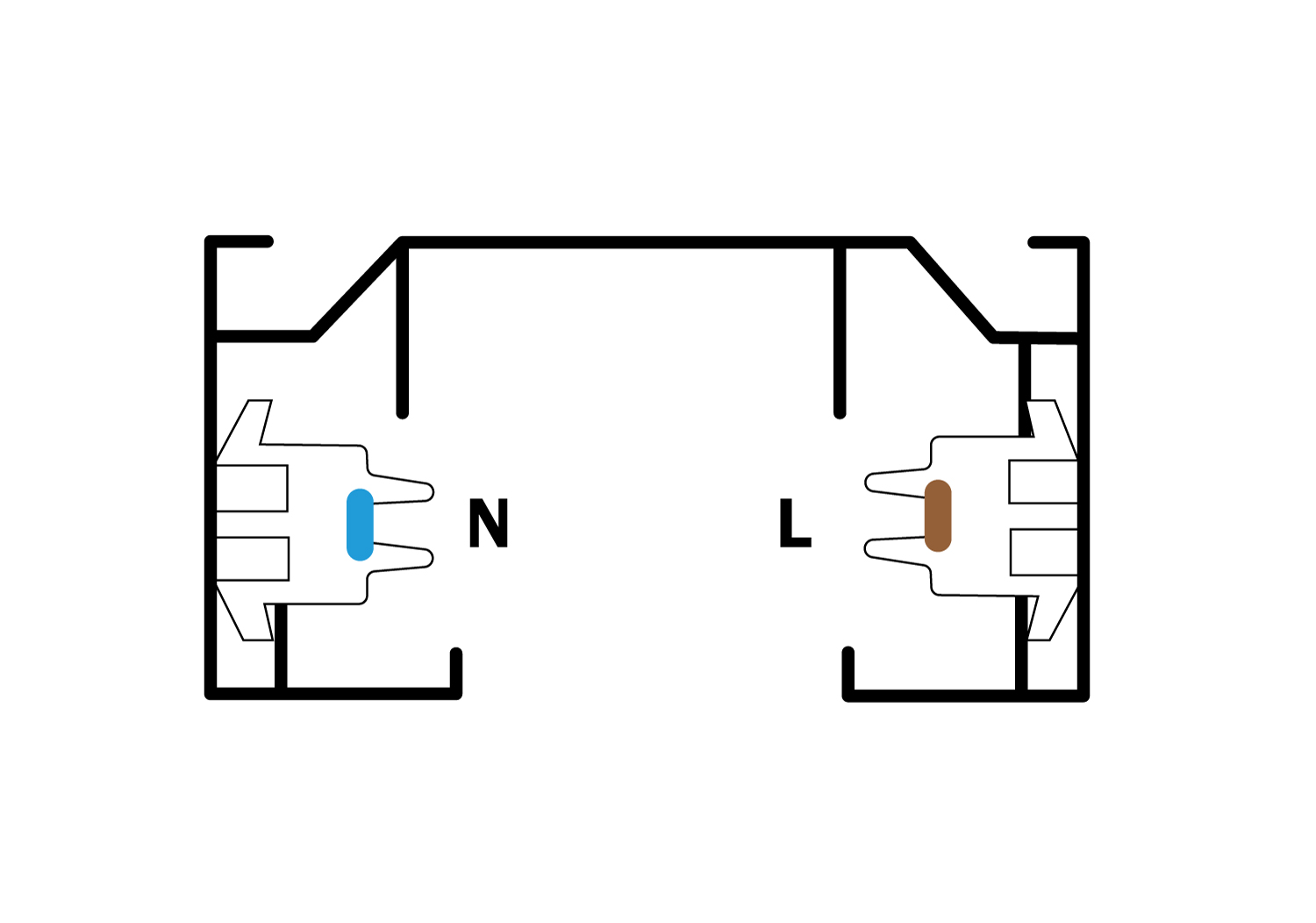

Les voies monophasées fonctionnent avec un seul circuit d'alimentation, c'est-à-dire qu'elles n'ont que deux conducteurs : un pour le neutre et un pour la (mono)phase. Toute l'énergie est donc fournie par une seule phase et les lampes d'une voie monophasée ne peuvent s'allumer qu'en une seule fois.

C'est un peu comme si toutes les lampes suspendues à la voie étaient alimentées par un seul câble avec une seule prise, et donc bien sûr elles ne peuvent être allumées et éteintes qu'en une seule fois.

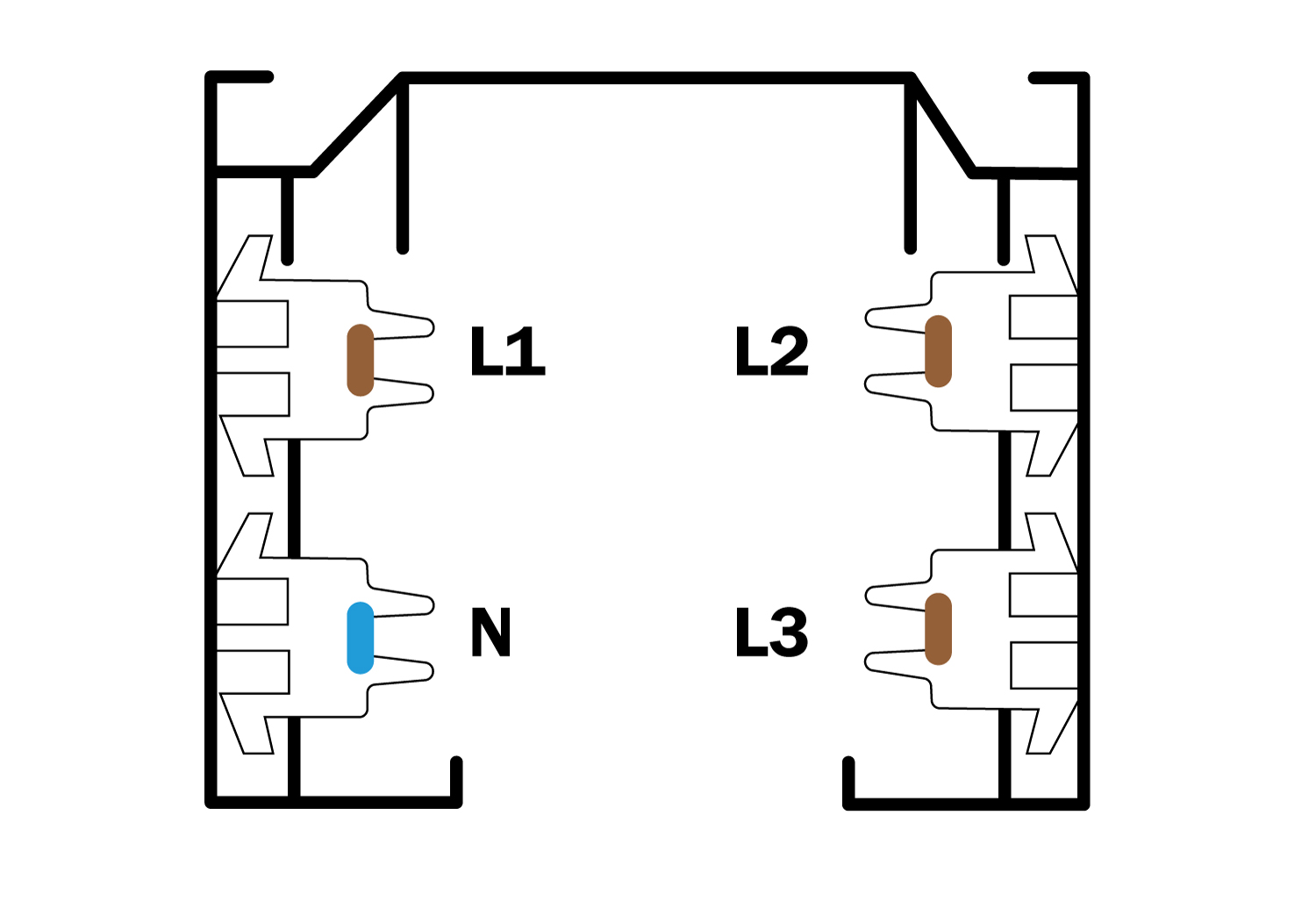

Le système triphasé comporte 4 conducteurs en cuivre, dont l'un porte le neutre et 3 portent 3 phases différentes (c'est-à-dire 3 lignes). Il peut donc supporter des charges élevées et permet de gérer un grand nombre de luminaires. De plus, il offre une plus grande flexibilité dans la gestion des circuits. Les rails triphasés sont en effet conçus pour offrir trois circuits d'alimentation indépendants et permettre jusqu'à trois allumages distincts.

Cela permet de diviser les lampes montées sur le même rail en trois groupes, chacun pouvant être allumé individuellement ou ensemble, en fonction des besoins tels que l'intensité de la lumière naturelle disponible dans la pièce. Avec le système triphasé, c'est comme s'il y avait trois câbles avec trois prises différentes, de sorte que l'utilisateur peut décider d'en attacher ou d'en détacher un, deux ou les trois. Dans les adaptateurs, un sélecteur permet à l'utilisateur de choisir la ligne à laquelle il souhaite se connecter : L1 (ligne 1), L2 (ligne 2) et L3 (ligne 3).

Un autre avantage des rails triphasés est la standardisation des tailles et des positions des adaptateurs. Contrairement aux rails monophasés, qui ne sont souvent pas standardisés, les fabricants ont commencé à développer un système plus cohérent avec l'introduction des rails triphasés. Cela permet d'utiliser des blocs d'alimentation de différentes marques sur des rails de différents fabricants, ce qui rend possible l'utilisation de blocs d'alimentation de certaines marques sur des rails d'autres marques.

Un adaptateur triphasé fonctionne-t-il sur une voie monophasée ?

Non. Les rails monophasés sont conçus pour 2 conducteurs, alors que les adaptateurs triphasés nécessitent un système à 4 conducteurs.

Haute et basse tension

Les rails à très basse tension (moins de 48 V) sont généralement plus petits et sont alimentés par un transformateur qui transforme la tension du réseau (220/230 V) en très basse tension.

Les rails à haute tension sont habituellement utilisés au plafond ou dans une suspension, et non au mur, car les conducteurs à l'intérieur sont sous tension et les placer au mur pourrait présenter un risque, en particulier si un enfant essayait d'y introduire sa main.

Types de lampes compatibles

La beauté de l'éclairage sur rail réside dans sa polyvalence. Vous pouvez choisir parmi une large gamme d'options compatibles, chacune ayant ses propres caractéristiques. Alors que les spots LED classiques orientables vous permettent de diriger la lumière exactement là où vous en avez besoin, les suspensions ajoutent une touche de style au design moderne et vous permettent de créer de superbes points focaux.

Pour concevoir un système d'éclairage sur rail, il faut penser comme un réalisateur de film. Commencez par analyser soigneusement les besoins en éclairage de l'espace : quelles sont les zones qui nécessitent un éclairage plus intense ? Où avez-vous besoin d'un éclairage d'accentuation ? Quels sont les éléments architecturaux ou décoratifs que vous souhaitez mettre en valeur ? Il sera ainsi plus facile de choisir entre les différentes options, tout en gardant à l'esprit qu'il est toujours possible de modifier la configuration en cas de besoin.

Installation et entretien

L'installation d'un système de rails nécessite des compétences électriques spécifiques. C'est pourquoi le bricolage sans compétences spécifiques est fortement déconseillé. La meilleure solution ? Faire appel à un professionnel qualifié qui garantira non seulement la sécurité de l'installation, mais aussi le respect de la réglementation en vigueur.

Une fois installé, le système ne nécessite qu'un entretien minimal et offre une flexibilité et une personnalisation sans précédent. Avec une conception et un choix de composants appropriés, ce système d'éclairage peut non seulement répondre aux besoins du moment, mais aussi évoluer au fil du temps.

Posted on 25/10/2024
